YTA-SXL-F雙速限峰限流裝置限峰型

短路電流不會上升至第一個大半波峰值的可重復使用故障電流限制器：基于雙速分相相控超高速真空斷路器與強制過零技術，雙速限峰限流裝置可在2.5ms內開斷短路電流，可并聯限流電抗器，可作為快速解列的互聯裝置。能降低變電站投資，是解決短路電流最經濟有效的方案。

關鍵詞：企業用電質量 / 公共配電網

說明書下載

立即咨詢

返回列表

YTA-SXL-F雙速限峰限流裝置限峰型詳情介紹

　　一天電氣解決方案

　　如右圖所示，如果在主變或發電機近區d1點發生短路事故，短路故障點將流過變壓器T1、發電機G提供的短路電流以及系統中電動機反饋電流總和，過大的短路電流對主變或發電機造成很大的沖擊，引起變壓器或發電機繞組受損，同時流過故障點的短路電流對故障支路設備造成很大的破壞。雙速限峰限流裝置(如藍色所示)能限制短路電流峰值，保證主變、發電機及母線設備的動穩定安全，又能減小短路穩態電流大小，降低對故障點的破壞。如果饋線負載d2點發生短路，則SS1迅速動作，切除短路故障。

　　工作原理：

　　系統正常運行時，強制過零裝置的儲能電容經系統線電壓充電。當系統發生短路事故時，控制器迅速發出分閘命令，超高速開關SS1分閘，同時控制器發出光觸發信號，真空觸發間隙管導通，儲能電容經過放電電感放電，產生高頻放電電流流過SS1開關斷口，把流過SS1開關斷口的短路電流強制過零，SS1開斷短路電流并把短路電流轉移至限流支路，由限流電抗器限制短路電流，完成短路電流首半波峰值電流和穩態電流限制。

　　系統發生短路，限峰限流裝置動作，在3.8ms內投入限流電抗器的試驗波形。

　　短路電流未達到峰值被限制，設備動熱穩定校驗可按限流后選型。

　變壓器和發電機附近短路的短路電流特性

　　核心技術

　　超高速判斷技術

　　如下左圖所示圖，期望將故障電流的有效值超過I_zd的情形快速檢測出來，期望的檢測時間上限為t_d，i_zd(t) 為以I_zd為有效值的電流曲線，S點坐標為[t_di_zd(t_d)],D_zd=di_zd(（t_d）/dt, 。同時滿足|i(t)|≥|I_s| 和時，即可判別為故障。

　　強制過零開斷技術

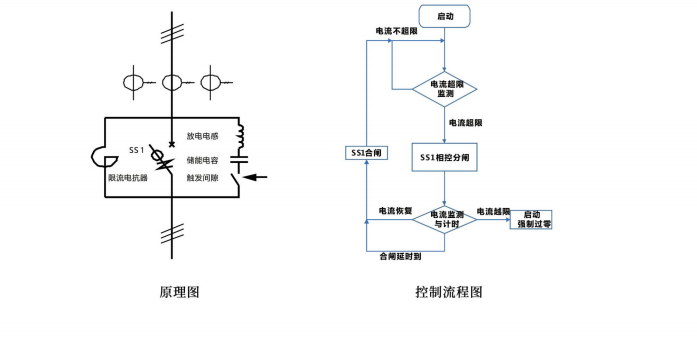

　　如下右圖所示，系統發生短路事故時，控制器給并聯開關SS1發出分閘指令，同時給真空觸發間隙管發光信號，真空觸發間隙管導通，A、C兩相放電電容Ca、Cc分別經放電電感Lfa、Lfc 放電，高頻放電電流流過并聯開關SS1并強制過零開斷。

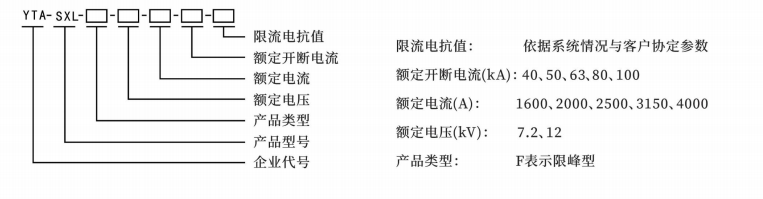

　　產品型號

　　1、雙速限峰限流裝置-限峰型

　　*注：限流電抗器可由業主自行采購也可以整體配置。

　　額定參數

技術特性	參數指標
技術特性	限峰型	限峰進線型
額定電壓(kV)	12	12
額定電流(A)	4000	4000
額定開斷電流(kA)	40	40
最大開斷電流(kA)	100	100
進線斷路器	/	SS1
故障判斷時間	<0.5	<0.5
并聯開關分閘時間	<1.5	<1.5
限峰限流時間	≤3.8	≤3.8
外形尺寸	340025002300	340025002300

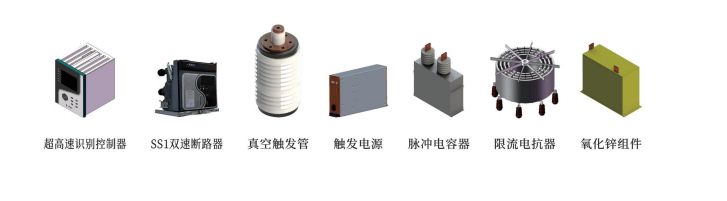

核心元件

　　超高速識別控制器

控制器CPU采用基于ARMCortex-M7高性能處理器,主頻高達528MHz,運算性能高達3020 CoreMark,中斷延遲低至20ns;控制器采用16bit高性能同步采樣模塊,單通道采樣速度最高可達200ksps;基于高速高精度采樣和逐點快速算法,最快故障識別時間0.21ms;記錄故障前后總計30周波數據,并可以通過U盤導出;控制器循環存儲最近200條故障記錄。

SS1雙速分相相控超高速真空斷路器

　　雙速斷路器有超高速及常速?gòu)棽贆C(jī)構組成,相互冗余保護,分、合閘比單一機構更加可靠,能更可靠分閘投入電抗器,更可靠合閘旁路電抗器,運行更安全。

　　真空觸發管

　　主電極采用銅鉻合金的多棒極結構,通流量大、使用壽命長,觸發時延<1us。

觸發電源

真空觸發管的高壓觸發電源,輸出電壓最高可達8kV。

脈沖電容器

采用高溫聚丙烯薄膜(北歐化工PP粒子)作為內部介質,具有低損耗(內部雜質含量少)、高的溫度特性(工作溫度范圍可拓寬至105℃),同時還具備了金屬化薄膜電容器的自愈功能。

　　限流電抗器

　　采用長時干式空心電抗器，投切開關模塊因檢修或動作未復歸合閘，長時電抗器可串聯電源正常運行。

氧化鋅組件

采用80組高能量氧化鋅閥片單元并聯。
