YTA-CRQ超高速無感軟切換裝置

超高速無感軟切換裝置是一種中壓雙電源超高速切換裝置，主要有軟切控制器、進線開關CSV、母聯開關CSV、限流電抗器、并聯開關CSV等組成。常規切換裝置只能工作在同期和殘壓切換狀態，本方案能使100%以上的故障工作在快速切換狀態。

關鍵詞：企業用電質量 / 公共配電網

說明書下載

立即咨詢

返回列表

YTA-CRQ超高速無感軟切換裝置詳情介紹

控制邏輯

超高速無感軟切換裝置主要有軟切控制器、進線開關CSV、母聯開關CSV、脈沖電抗器、并聯開關CSV等組成的柜體或附件組成。軟切控制器在4.5ms內判斷短路故障性質,符合電源切換的情況下,迅速發出跳閘命令,利用過渡電感限流并建立的網絡連接,無需同期捕捉等過長的判斷時間。在故障線路完成切除的同時備用線路立即合閘,整個完成切換時間<18ms。

工作原理

　　供電一次系統如右圖所示，正常運行時1DL和2DL合3DL分。#1進線和#2進線互為備用。當#1進線發生故障后,必須先跳開1DL,然后合3DL,反之亦然。

　　以#1進線到#2進線切換為例,跳開1DL后#1母線失電,電動進機將惰行。由于負荷多為異步電動機,對單臺電動機而言,電源切斷后電動機定子電流變?yōu)榱?轉子電流逐漸衰減,由于機械慣性,轉子轉速將從額定值逐漸減速,轉子電流磁場將在定子繞組中反向感應電勢,形成反饋電壓。多臺異步電機聯結于同一母線時,由于各電機容量、負載等情況不同,在惰行過程中,部分異步電動機將呈異步發電機特征,而另一些呈異步電動機特征。母線電壓即為眾多電動機的合成反饋電壓,俗稱殘壓,殘壓的頻率和幅值將逐漸衰減。通常,電動機總?cè)萘吭酱?殘壓頻率和幅值衰減的速度越慢。

技術指標

技術特性	技術指標
判斷時間	<4.5
快分時間	<2
快合時間	<5
切換時間	<18
切換安全性	高

核心技術

　　超高速無感軟切換技術

　　采用超高速斷路器并聯脈沖電抗器的軟并切模組,串聯于主斷路器的下位,降低了切換過程對角度差、幅值差、頻率差的要求,從而實現控制器工作于全并聯切換模式。

　　超高速識別控制器

　　控制器CPU采用基于ARMCortex-M7高性能處理器,主頻高達528MHz,運算性能高達3020CoreMark,中斷延遲低至20ns;
　　控制器采用16bit高性能同步采樣模塊,單通道采樣速度最高可達200ksps;
　　基于高速高精度采樣和逐點快速算法,故障識別時間小于4.5ms;
　　記錄故障前后總計150周波數據,并可以通過U盤導出;
　　控制器循環存儲最近100條故障記錄;

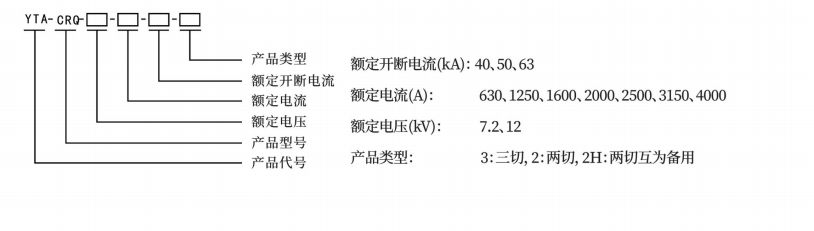

產品型號

產品選型

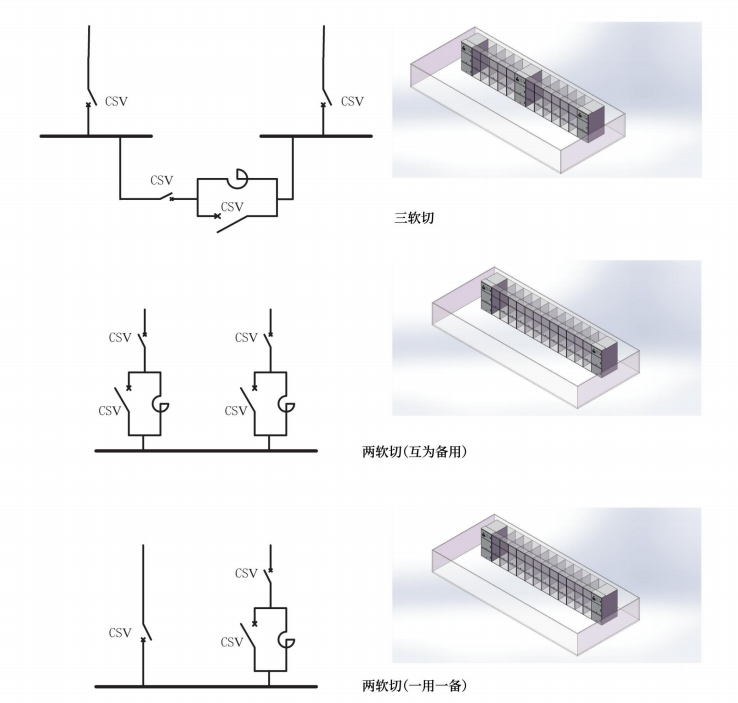

　　三切式

　　符合并列運行條件，采用分列運行方式的雙電源供電系統，在進線和母聯處采用三臺快速開關柜的三切式快切。

　　兩切式(互為備用)

　　符合并列運行條件且采用互為備用運行方式的雙電源供電系統，在進線處采用兩臺快速開關的雙切式快切。

　　兩切式(一用一備)

　　符合并列運行條件且采用一用一備運行方式的雙電源供電系統，在進線處采用兩臺快速開關的雙切式快切。

額定參數

技術特性	參數指標
技術特性	三切	雙切(互為備用)	雙切(一用一備)
額定電壓(kV)	7.2/12	7.2/12	7.2/12
額定電流(A)	1600	1600	1600
額定開斷電流(kA)	40	40	40
最大開斷電流(kA)	50	50	50
故障判斷時間	<4.5	<4.5	<4.5
CSV分閘時間	<2	<2	<2
CSV合閘時間	<5	<5	<5
切換時間	<18	<18	<18

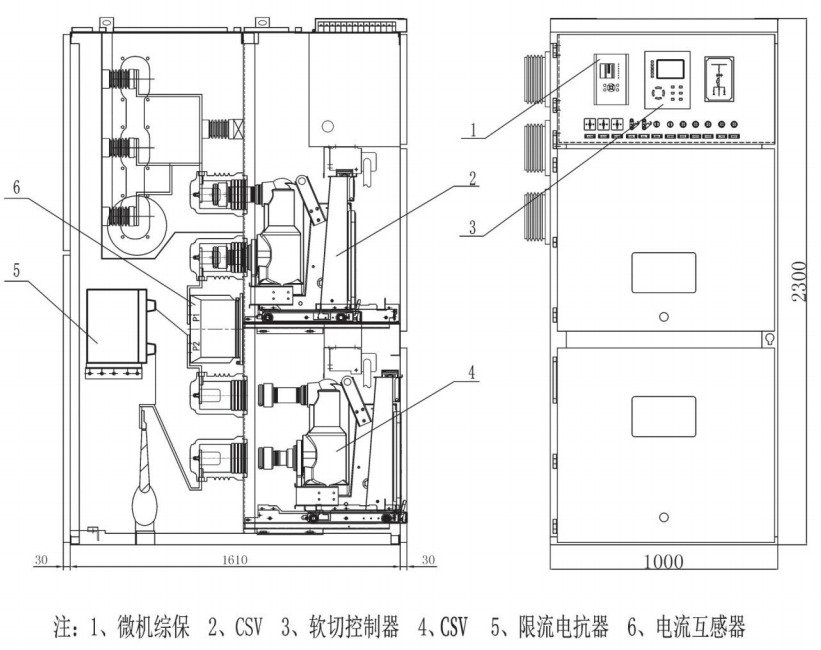

主要配置表

元器件名稱	單位	數量
元器件名稱		三切	雙切(互為備用)	雙切(一用一備)
快切控制器		1	1	1
超高速開關CSV	臺	4	4	3
限流電抗器	只	2	4	2
微機綜保(客供)	臺	/	/	/
電流互感器	只	6	6	6
開關顯控裝置	臺	3	2	2

核心技術

軟切控制器

控制器CPU采用基于ARM Cortex-M7高性能處理器，主頻高達528MHz, 運算性能高達3020 CoreMark, 中斷延遲低至20ns;控制器采用16bit 高性能同步采樣模塊，單通道采樣速度最高可達200ksps;基于高速高精度采樣和逐點快速算法，故障識別時間小于4.5ms;記錄故障前后總計150周波數據，并可以通過U盤導出; 控制器循環存儲最近100條故障記錄;

CSV超高速斷路器
采用超高速電磁感應驅動機構,內置分相相控超高速短路保護控制器,斷路器分閘速度達到5m/s,分閘時間小于2ms,合閘速度達3m/s,合閘時間小于5ms。

脈沖電抗器
采用銅線與高強度玻璃纖維一起繞制后澆注成型的空心電抗器,具有強度高,線性度好,阻燃等特點。
